道路安全防护车--防撞缓冲车

防撞缓冲车，是在车尾安装国产化100K防撞垫或者选装荷兰VERDEGRO全进口新型的防撞缓冲吸能模块，在移动施工或者临时性道路施工工程中给工作组提供被动安全防护的一种特种专用机械。在东风天锦底盘的基础上加装防撞缓冲垫和箭头指示灯，改装而成。主要功能为可在临时性车道封闭的路段给养路工人及设备提供全面的被动安装防护。选装的防撞缓冲装置通过防撞缓冲垫的变形吸收撞击的能量，对施工人员及设备进行有效的保护，同时最大限度地保护撞击车辆内人员的安全。防撞垫的最大防撞缓冲等级是2000kg-100km/h。防撞缓冲车的防撞缓冲垫采用国产化100K防撞垫或者选装原装进口荷兰VERDEGRO全进口新型的“TMA-US-100K”，防撞缓冲垫所使用的铝合金薄膜蜂窝材料将发生可控的变形从而有效地吸收碰撞能量。缓冲模块可以自动升降并且锁定于三种位置。当处于工作状态时，模块将被锁定在水平位置。当行驶状态时，模块将被锁定于竖立位置或者翻折至与货箱水平，以提高行驶机动性能，该产品具有实施作业方便、不中断交通、工作机动灵活、作业效率高、操作方便、安全可靠性高等突出优点，尤其适用于高速公路，国省道，市政道路日常养护的施工。

2、技术参数

  最大防撞缓冲等级：100km/h-2,000kg （NCHRP350- TL3）

总质量：12200kg

整备质量：12005kg

外型尺寸（长×宽×高）：   7480mm×2480mm×2815mm

底盘型号：DFH1120B4（东风牌）

公告号：JMA5120TFZ

排放等级：国六

排量：4000ml

功率：136kw

发动机：D4.0NS6B185

轴距：3950（mm）

其他功能：平头单排车身，准乘人数3人

技术创新特点： 国内同吨位车型高度最低、长度最短，防撞垫实现水平180度全翻转，隐藏式箭头灯架，风阻小，能耗低

3、道路安全防护车装置主要部件简介

3.1、底盘

选用国内知名品牌东风天锦底盘，驾驶室可乘人数3人，底盘最大允许总质量12490kg，设计整车总质量12200kg，轴距3950mm，整车总长度7480mm，驾驶灵活，机动性强。3.2、防撞缓冲垫（选装）

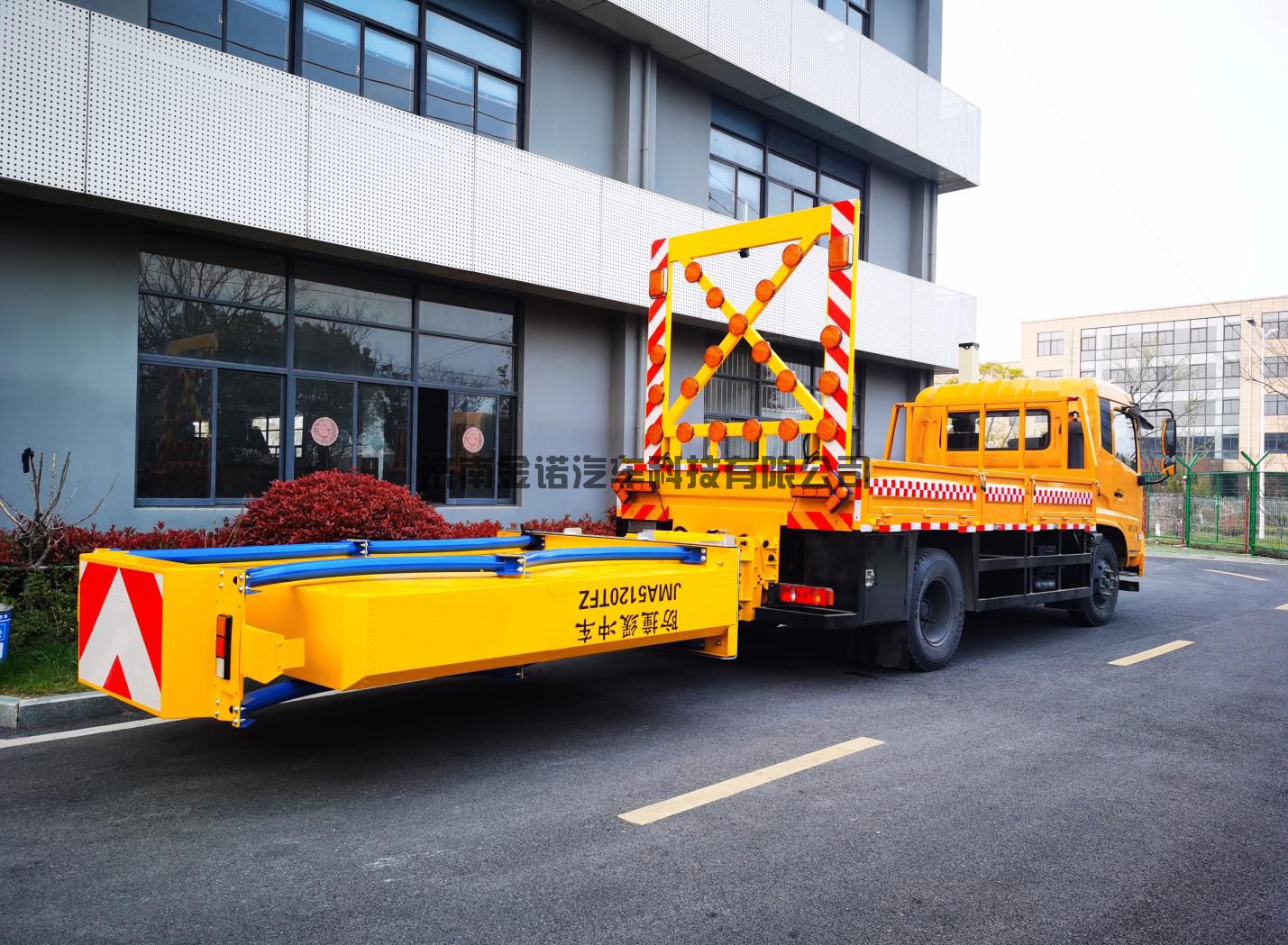

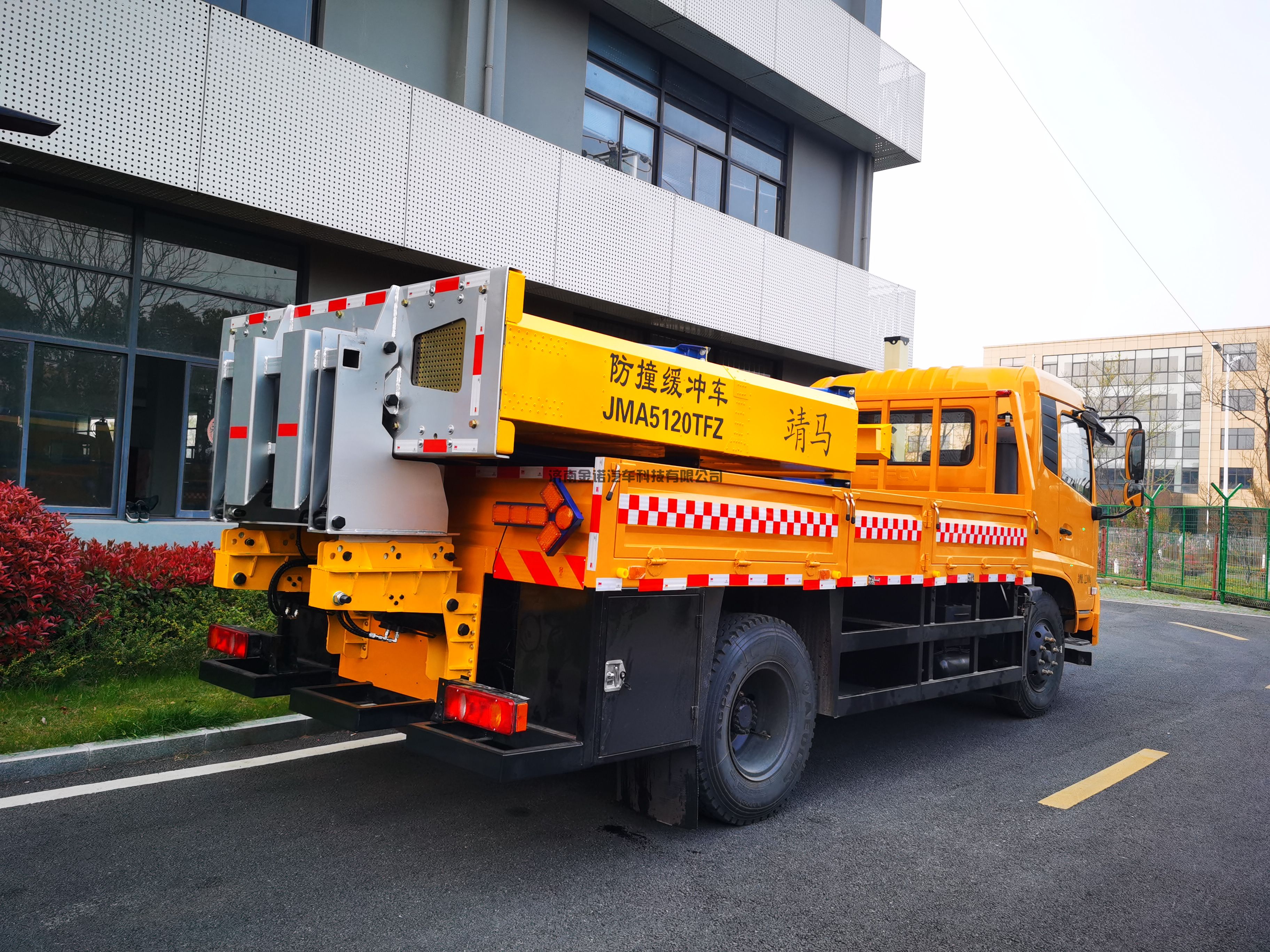

防撞缓冲垫采用国产化100K防撞垫或者选装荷兰VERDEGRO全进口新型的“TMA-US-100K”。防撞缓冲垫外壳采用轻质铝合金板材制造，中间填充有铝合金薄膜蜂窝吸能材料，外部安装了双段式共八条弧形铝管结构，当碰撞发生时，双段式弧形铝管将首先受力变形，吸收2000P和NCHRP350-TL3标准下来自皮卡车或其他车辆的巨大冲击能量。当能量克服了铝管的变形率后，铝管向内弯折，接下来以防撞缓冲垫持续吸收其余能量。缓冲模块可以自动升降并且锁定于三种位置。当处于工作状态时，模块将被锁定在水平位置。当行驶状态时，模块将被锁定于竖立位置或者翻折至与货箱水平，以提高行驶机动性能。

3.3、货箱（标配）

该车标配常规开式货箱，便于携带作业工具等，货箱结构采用高强钢板制作，结实耐用，货箱内部尺寸：4380×2360×400mm。货箱两侧粘贴工程级别超强级反光膜，夜间作业时车身反光效果显著，提高整车警示功能。货箱两侧标配低工作平台，方便不下车进行锥桶收放作业。

3.4、箭头指示灯（标配）

车尾标配折叠式大型LED组合灯导向架，可选装LED显示屏，操作开关位于驾驶室内，作业时，导向架被锁定于竖直状态，对后方进行导向指引，根据实际工况选择箭头闪烁指示方向，提高整车警示功能，行车时，导向架被锁定于水平状态布置货箱内部，可减少行车风阻，提高车辆行驶机动性。

3.5、监控系统（标配）

为方便作业，标配倒车监控。倒车监控摄像头带红外夜视功能。

4、主要零部件原产地

底盘：东风牌
